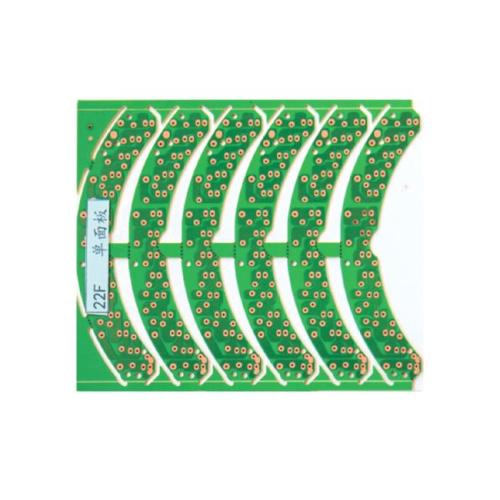

در 5000 قطعه، سوال ورقه ورقه در مورد قیمت هر متر مربع متوقف می شود و به سازگاری فرآیند تبدیل می شود. اگر برد از جریان مجدد بدون سرب عبور کند، FR-1 صرف نظر از اینکه چقدر ارزان باشد، رد صلاحیت می شود. اگر برد فقط از طریق سوراخ باشد و با موج لحیم شده باشد، FR-1 یا CEM-1 FR-4 را کاهش می دهد - اما فقط در صورتی که به جای پذیرش پیش فرض HB، درجه V-0 را مشخص کنید. این مقایسه‌ای است که Ruishang بر روی PCB fr1 در مقابل cem-1 در مقابل fr-4 برای لوازم خانگی قبل از نقل‌قول یک برد کنترل سفارشی اجرا می‌کند.
دیتاشیت ها با حجم تغییر نمی کنند. آنچه تغییر می کند این است که کدام محدودیت شروع به اتصال می کند: دمای جریان مجدد، استهلاک ابزار، مساحت تخته خزش محور، ضایعات سطح لات. در 500 عدد می توانید اشتباه را در هر یک از اینها جذب کنید. در 5000 نمی توانید.
چهار چیز تغییر می کند و هیچ کدام از آنها قیمت لمینت نیست. قیمت هر متر مربع 500 و 5000 یکسان است. چه حرکتی هزینه انتخاب اشتباه است.
سازگاری Reflow اختیاری نیست. در 500 عدد، یک دستگاه OEM کوچک را می توان با دست لحیم کرد یا فقط با قطعات THT لحیم کاری موج کرد. در 5000 عدد روی یک خط هستید و هر قطعه SMD - یک MCU، یک درایور رله، یک شنت جریان - برد را در دمای 245-260 درجه سانتیگراد از طریق جریان مجدد می فرستد. کاغذ-فنولیک FR-1 نمی تواند آن را تحمل کند. CEM-1 فقط در استوک نازک با پروفیل تک گذر آهسته زنده می ماند و اکثر کارخانه ها آن را در طول یک دوره گارانتی نمی کنند. به همین دلیل است که تامین‌کننده‌ای که BOM شما را خوانده است، FR-4 را در لحظه ظاهر شدن SMD فشار می‌دهد.
مشت زدن از پرداخت هزینه خود متوقف می شود. استدلال معمول برای FR-1 این است که "آن ضربه می زند، بنابراین شما از مسیریابی رد می شوید". اعداد را اجرا کنید. یک قالب فولادی 200 تا 800 دلار قیمت دارد، اما تنها 20000 تا 50000 ضربه و خار در استوک 1.6 میلی متری دوام می آورد. یک قالب فولادی دقیق 1500 تا 5000 دلار است. 1500 دلار را روی 5000 تخته تقسیم کنید و 0.30 دلار به ازای هر برد اضافه کرده اید تا چند سنت در مسیریابی صرفه جویی کنید. پانچ کردن پس از تقریباً 50000 عدد به گزینه ارزانی تبدیل می شود. در 5000 هر دو گرید مسیریابی می شوند، که بی سر و صدا چیزی را که شایسته عنوان ارزانترین مواد PCB برای بردهای لوازم خانگی با حجم بالا است تغییر می دهد.
Creepage شروع به درایو منطقه هیئت مدیره می کند. FR-1 در گروه مواد IIIa، CTI در حدود 150 تا 175 ولت قرار دارد. یک تخته 230 ولتی در درجه آلودگی 2 به خزش تقریباً 2.5 میلی متری برای عایق اولیه و 5.0 میلی متر برای تقویت تحت IEC 60335-1 نیاز دارد. یک FR-4 با CTI ≥ 600 V، گروه مواد I، این فاصله ها را حدود یک سوم کاهش می دهد. در یک برد رله متراکم که 10 تا 15٪ مساحت کمتری دارد - اغلب برای لغو صرفه جویی در لمینت کافی است.
طرح یخ می زند. چیدمان پانل، شابلون و فیکسچر بستر ناخن به طرح کلی بریده شده است. با 5000 عدد، شما آن لامپ را می‌سازید، معمولاً 300 تا 800 دلار، بنابراین تصمیمات لمینت و فیکسچر در همان روز قفل می‌شوند.
اموال | FR-1 | CEM-1 | FR-4 |
هسته / رزین | کاغذ + فنولیک | هسته کاغذ، صورت های شیشه ای بافته شده، اپوکسی | شیشه بافته شده + اپوکسی |
کلاس پیش فرض UL 94 | HB (V-0 در صورت درخواست) | V-0 | V-0 |
جریان مجدد بدون سرب، 245-260 درجه سانتیگراد | خیر | حاشیه ای | بله |
سوراخ های آبکاری شده | خیر | به طور معمول نه - CEM-3 را مشخص کنید | بله |
جذب رطوبت | 0.5-1.0٪ | تقریباً نیمی از FR-1 | ≤0.15-0.20٪ |
CTI / گروه مواد | 150-175 V / IIIa | 175-300 V / II | 175–600 V / II–I |
قیمت نسبی لمینت | 0.4-0.6 | 0.65-0.8 | 1.0 |
درست در 5000 عدد وقتی | THT + wave، خشک داخلی، V-0 سفارش داد | THT-سنگین، SMD کم، رطوبت متوسط | هرگونه جریان مجدد، PTH، سوئیچینگ برق |
✅ خط پایین: در 5000 عدد، سازگاری جریان مجدد و سطح تخته خزش محور، تعیین کننده لمینت است، نه قیمت هر متر مربع.
درجه را ابتدا با فرآیند مونتاژ، سپس با محیط و سپس با قیمت مطابقت دهید. سه سناریو بیشتر بردهای لوازم خانگی را پوشش می دهد و رویشانگ هر سه را از همان Gerbers قیمت می دهد.
سناریوی A - فقط THT، لحیم کاری موجی، استفاده در فضای داخلی خشک، ≤ 250 ولت. یک برد تایمر، یک پانل کنترل مکانیکی، یک برد سوئیچ بخاری. FR-1 در 1.6 میلی‌متر در اینجا صحیح است و واقعاً ارزانترین ماده pcb برای بردهای لوازم خانگی با حجم بالا است، مشروط بر اینکه طراحی یک طرفه و بدون سوراخ‌های روکش شده باشد و PO کلاس شعله را نشان دهد.
سناریوی B - هر جریان مجدد SMD، سوراخ‌های آبکاری شده یا محیط مرطوب. CEM-1 تله است. پانچ پذیر و ارزان تر از FR-4 است، بنابراین به نظر می رسد ارتقاء آشکار است، اما معمولاً یک درجه یک طرفه است: اگر طراحی به PTH نیاز دارد، CEM-3 را بخواهید، نه CEM-1. در ماشین ظرفشویی، اتو بخار یا تخته فن حمام، رطوبت تعیین می شود - هسته های کاغذ و کامپوزیت چندین برابر بیشتر از اپوکسی شیشه ای آب جذب می کنند و این آب به لایه لایه شدن و افزایش پد در موج تبدیل می شود.
سناریوی C - کلید برق، رله، 220-240 ولت، محفظه محکم. با یک CTI مستند به FR-4 بروید. شما مساحت تخته را پس می‌خرید، نه فقط قدرت دی الکتریک.
کلاس flame یک آیتم خطی است، نه پیش‌فرض. اینجاست که نیاز لمینت ul 94 v0 برای PCB لوازم خانگی از بین می رود: FR-1 به عنوان UL 94 HB ارسال می شود، مگر اینکه شما بخواهید، و HB آن چیزی نیست که یک بررسی ایمنی دستگاه انتظار دارد. "UL 94 V-0، درجه IPC-4101، کارت زرد UL در 1.6 میلی متر" را مشخص کنید و شماره پرونده را درخواست کنید. آزمایش سیم براق تحت استاندارد IEC 60695-2-11 یک آزمایش جداگانه بر روی قطعه تمام شده است، نه یک ویژگی لمینت.
سپس آن را در سه عدد قیمت گذاری کنید. یک سفارش 5000 عددی باید در کنار 500 و 20000 ذکر شود، زیرا منحنی نشان می دهد که آیا شما دقیقاً زیر یک پله ابزار قرار دارید یا خیر. در Ningbo Ruishang Electronic Technology Co., Ltd. ، یک برد 100 × 80 میلی متری یک طرفه در FR-1 V-0 نزدیک به 0.25-0.45 دلار در 5000 عدد فرود می آید. همان برد در 1.6 میلی متر FR-4 V-0 0.40-0.70 دلار است. این فاصله 25 تا 40 درصد بسیار کمتر از قیمت 50 تا 60 درصد لمینت است، به همین دلیل است که fr1 در مقابل cem-1 در مقابل fr-4 pcb برای لوازم خانگی باید در سطح تابلو هزینه شود.
چه چیزی روی PO قرار دهیم | چرا در 5000 عدد مهم است |
درجه + صفحه اسلش IPC-4101 + 1.6 میلی متر | جایگزینی بی‌صدا را به یک هسته ارزان‌تر مسدود می‌کند |
UL 94 V-0 و شماره پرونده کارت زرد | شواهدی که یک بررسی ایمنی دستگاه درخواست می کند |
ارزش CTI و گروه مواد | خزش، و در نتیجه منطقه هیئت مدیره را تنظیم می کند |
فرآیند مونتاژ: موج یا جریان مجدد، دمای اوج | تصمیم می گیرد که آیا FR-1 اصلاً قانونی است یا خیر |
اندازه پانل، آرایه، روش جداسازی | تصمیم پانچ در مقابل مسیر را قبل از ابزارسازی قفل می کند |
تعداد نردبان: 500 / 5000 / 20000 | نشان می دهد که مراحل ابزارسازی واقعاً کجا قرار می گیرند |
✅ خط آخر: اول پردازش، دوم محیط، سوم قیمت - و هرگز اجازه ندهید که کلاس شعله به طور پیش فرض HB باشد.
س: آیا می توان از FR-1 روی برد لوازم خانگی 230 ولت استفاده کرد؟ پاسخ: بله، اگر THT یک طرفه باشد، لحیم شده با موج و خزش از استاندارد IEC 60335-1 برای گروه مواد IIIa پیروی می کند. حالت خرابی به ندرت شکست ولتاژ است. این لایه لایه شدن بر اساس رطوبت پس از یک فصل در یک آشپزخانه مرطوب است.
س: آیا FR-1 واقعا ارزان ترین گزینه است؟ پاسخ: در هر متر مربع، بله. به ازای هر تخته تمام شده، تنها در صورتی که قانون خزش IIIa طرح کلی شما را بزرگ نکند و ضایعات زیر حدود 3 درصد باقی بماند.
س: چگونه می توانم این مقایسه را روی طرح خودم اجرا کنم؟ A: از طریق fr1 در مقابل cem-1 در مقابل fr-4 pcb برای لوازم خانگی به این ترتیب کار کنید: فرآیند مونتاژ، محیط رطوبت و ولتاژ، خزش در CTI شما، سپس مقدار. اگر یکی از دو مورد اول درجه را رد کند، مقایسه قیمت از قبل به پایان رسیده است. Ruishang آن را در برابر Gerbers شما اجرا می کند و یک توصیه مادی را با یک نردبان قیمت سه طبقه برمی گرداند.
فایل های Gerber، BOM، حجم مورد نظر و فرآیند مونتاژ خود را ارسال کنید. Ningbo Ruishang Electronic Technology Co., Ltd. پیشنهاد لمینت، طرح پنل و قیمت‌های 500، 5000 و 20000 عددی را برمی‌گرداند و قبل از قطع ابزارها ، نیاز لمینت ul 94 v0 برای PCB لوازم خانگی در بازار مقصد بررسی می‌شود.
رویشانگ بردهای کنترلی سفارشی یک و دو طرفه، تابلوهای LED آلومینیومی و قطعات فلزی حکاکی شده را برای برنامه های OEM، ODM و عمده فروشی - FR-1، CEM-1، CEM-3 و FR-4 در کنار هم، سفارشات آزمایشی از 500 عدد، تعداد انبوه ادغام شده با محصولات دیگر عرضه می کند.
